ASX系列是功能齐全,范围从1.5kVA至12kVA的单相和三相交流电源,带有手动或可编程控制。低成本效益和完全可编程的基本频率转换和先进的交流电源干扰测试应用。...

ASX系列定制的解决方案,请直接与我们联系,或者您也可以使用我们的在线咨询工具

ASX系列是高性能开关式交流电源,输出容量范围从1.5kVA至12kVA。同时提供了单相和三相输出的型号。公司对该设备进行了适当的设计,其额定输出值根据输入电源,输出电压,功率因素和温度进行综合所决定。


我们强调要达到低噪音,安装简易且在较小的空间中获得较大的功率。控制和操作性能为测试工程师提供了多功能的应用和简单的使用方法。应用范围从简单的手动控制频率转换到谐波测试和可编辑的暂态仿真。

ASX系列是运用先进高频脉宽调制技术的变频电源,具有散热好、噪音低和效率高等特点。

产品应用特点
  • 22组波形库-任意波形发生器
  • 15Hz到1,200 Hz的工作频率范围-具有5,000 Hz 的输出带宽
  • 精密的真有效值电压、电流和功率测量和显示
  • 兼容UPC Studio图形用户界面
  • 兼容SCPI的RS-232接口
  • 前面板或远程控制切换单相/三相输出
  • 储存99组程序供稳态和暂态测试使用
  • 提供LabVIEW for Windows®/LabWindows®驱动
  • 通过波形合成功能来创建波形库(选配)
  • 电压和电流的谐波分析
  • 有效值和峰值的测量功能
  • 持续电压自我校准功能(CSC功能)
  • 精密的可程控输出电压,CSC功能选用时控制准确度可达0.05%
  • 可程控输出阻抗功能
  • 较高可达0-300VAC直接耦合输出
  • 容量等级从1.5kVA至12kVA
  • 可通过外部仪表进行校准
  • 可提供 CE 和 ETL 标志

设计提供了对交流电源的完全控制
所有ASX系列的交流电源可以配备一个数字式可程控控制器或手动控制器。
单相的交流电源可提供0-135VAC或0-270VAC的电压输出。三相的交流电源可自由切换三相或单相输出电压形式。
ASX系列的交流电源可通过前面板或远程控制选择使用直接耦合或变压器耦合输出。
所有的功能操作均可通过前面板或远程的RS-232或IEEE488.2/SCPI BUS来进行控制。可提供LabVIEW for Windows® 和LabWindows®装置的驱动


输出频率:
15至1,200Hz满功率

输入电源调节率:
在±10%输入电压变化情况下小于0.1%

负载稳压率:
0.25% (15至400Hz);0.50%(400至1,200Hz)。小于0.1% (CSC ON)。

输出失真率:
0.25%THD(15至200Hz),0.5%THD(200至1,200Hz)。

纹波和噪音:
-66 dB

响应时间:
10-90%负载作步阶变化时典型值为60µsec。

机构规格
所有型号都以19英寸标准机柜设计。容量在4000VA以上的配有把手便于搬运。

安装:
标准的19英寸机柜。所有的型号都可以根据要求选用适当的滑轨。

高度:
请查看型号表格来获取面板高度。

深度:
从前面板到后面板的距离,包括连接器,把手和电缆的距离不超过24英寸。

散热:
从前面或侧面进风,从后面出风的强制风冷方式散热,使用温控调速风扇可以降低噪音,延长电风扇寿命。

提高输出电压范围(变压器模组选配)
ASX 系列交流电源可以选配输出变压器来提高输出电压范围。可通过前面板或远程指令改变直接耦合或变压器耦合输出范围。变压器耦合输出条件下标准输出频率范围是 45到1,200 Hz 。标准变压器输出比率为1.5:1、2.0:1和2.5:1。变压器输出是由内置或外置的变压器模组实现的。如需更多的、特殊的输出电压范围信息请联络本公司。

UPC控制器规格
较新的太平洋电源家族的UPC控制器有UPC-1M、 UPC-3EM、UPC-1 和 UPC-3E。UPC控制器是ASX系列交流电源中的一个模块化组件,它可以实现从单相到三相以及从手动控制到程控控制的任意设定。下表列出了各种UPC控制器类型的关键性能。

所有的UPC控制器均具有精密的测量功能,同时配备了160字符的LCD显示器,加上30键的前面板控制,使得控制器更具亲和力。

UPC-1与UPC-3E控制器可附加RS-232或GPIB的远程控制接口,其兼容SCPI的指令架构。串口的RS-232接口可以工作到38.4kB/s,GPIB与IEEE-488.2兼容。

频率:
范围:15至1,200 Hz。分辨率: 4 位有效数字, 如: 50.00, 400.0 等。精度: 0.01%

输出电压(直接耦合):
范围:可程控控制, 0-Vmax, 以0.1V电压步阶变化。精度:在执行电压持续自我校准时,输出电压精准度为机器上电压量测值的50mVAC(0.05%)

相位角:
针对UPC-3E控制器,相位B和C相对于相位A的相位角,可以从0-359°以1° ± 0.5°的增加量进行编辑。

程控电流限制:
UPC-1与UPC-3E控制器提供了可编辑的限流功能。编辑范围为零至峰值电流,即电源的较大电流值。

电压表:
范围: 0到354VL-N,0到708VL-L
分辨率: 0.10VAC(前面板),0.001VAC(远程)
精度: 0.2%(范围值+校准参考值)

电流表:
范围: 系统额定电流的300%
分辨率: 0.01VAC(前面板),0.001VAC(远程)
精度: 0.2%(范围值+校准参考值)

功率表:
范围: 以电流表范围为基准
分辨率: 1.0W或VA(前面板或远程)

功率因数:
计算并显示三位有效数字。

将交流电源扩充到自动测试系统中
太平洋电源公司的智能交流电源使得工程师可以通过使用LabVIEW for Windows®或LabWindows®使其需要的测试简单地进行自动化测试操作。许多虚拟设备都适用于太平洋电源公司的ASX系列交流电源。
持续电压自我校准功能
这个功能对于交流输出电压提供了额外的精度。当开启时,精度可以达到电源内部电压计为参考的±0.1%。

可程控动态输出阻抗(选配)
这个功能使操作者能够对交流电源机的输出阻抗进行动态的控制。使用输出电流作为输出电压电路中的反馈信号,正负向的阻抗都可以进行编辑。使用这个控制模拟并补偿了高峰值电流,失真,或在输出电压±10%内变压器损耗。

这个功能产生了正、负或零输出阻抗(Zo)。

波形库
多达22个不同的波形可以被存储在波形库中,为了作为稳定或暂态程序的一部分或在任何输出相位中作为暂态测试程序的一部分用于替换。存储位置为1的波形库是 一个不可编辑的高解析度的正弦波波形。存储位置为2-22的波形库可以被编辑且可以任意替换。对于使用了可程控控制器UPC的电源而言,波形库可以无限量 地存储在电脑中。

波形编辑

全功能的波形编辑器允许在时域和频域上对已存储的波形进行修改。通过这种方法可以快速的产生突波、跌落、陷波以及其他形式的波形。因此修改后的波形可供稳态或暂态程序使用。


波形分析(UPC1/3的可选功能)
提供电压或电流波形的谐波含量分析,并以图形或数字的方式显示。各次谐波的数据以百分比方式显示,总的谐波失真、总的奇次谐波失真以及总的偶次谐波失真也以百分比方式显示。

波形合成(UPC1/3的可选功能)
提供简单快速的交流谐波失真波形的测试能力。通过输入基波的2到51次谐波的失真率以及相位角度,即可轻松实现该功能。

以时间为基准的暂态响应
可在指定的时间区域内创建并执行暂态响应以改变输出电压、输出频率以及输出波形。

以周期为基准的暂态响应
在指定第1到100周期内创建并执行暂态响应以改变输出电压、输出频率以及输出波形。




120 ASX Power Source

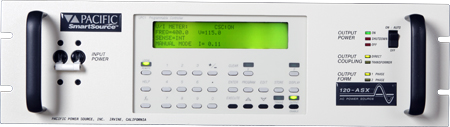

120ASX-UPC3
320 ASX Power Source

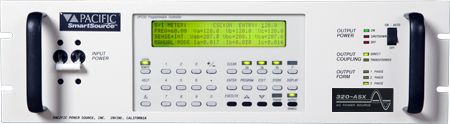

320ASX-UPC3
345 ASX Power Source
345ASX-UPC3

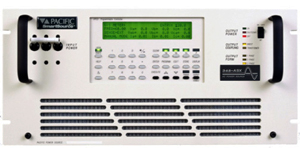

360 ASX Power Source
360ASX-UPC3
390 ASXT Power Source
390ASXT-UPC3

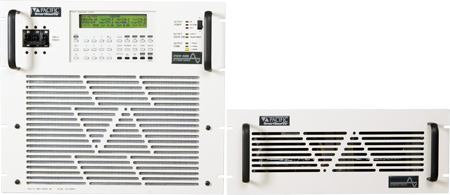

3120 ASXT Power Source

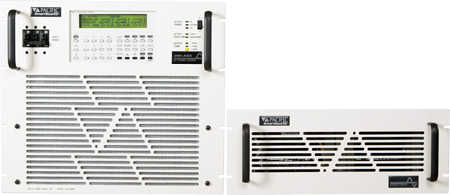

3120ASXT-UPC3

ASX系列的产品手册和说明书,请直接与我们联系,或者您也可以使用我们的在线咨询工具。也可注册或登录会员在下载中心下载。
