MS系列是固态频率转换器，容量从62.5kVA至大于625kVA，标准的47Hz到500 Hz（可选到1000Hz），独特的主/从配置，允许多达10台62.5kVA并机。 MS系列机型的电池支持系统（UMS选项），可提供不间断电源的能力。 MS系列的设计是专为较大限度地提高性能，多功能性，从根本上消除停机时间。...

MS系列定制的解决方案，请直接与我们联系，或者您也可以使用我们的在线咨询工具。
MS系列是固态频率转换器，容量从62.5kVA至大于625kVA，标准的47Hz到500 Hz（可选到1000Hz），独特的主/从配置，允许多达10台62.5kVA并机。
MS系列机型的电池支持系统（UMS选项），可提供不间断电源的能力。 MS系列的设计是专为较大限度地提高性能，多功能性，从根本上消除停机时间。
太平洋电源公司独特的主/从并机输出技术可并机10台以上62.5kVA的MS系列，并可设定任一台电源为主机。当其中一台出现故障时，会自动切断与电源系统的联机,从而整个电源系统具有非常高的可靠性。


容量:
62.5kVA/50kW(单台3060-MS)

电压:
0-120/208, 三相。负载可为WYE或Delta电路，并提供其他电压与配置选择。

电流:
每相连续175Arms。非线性负载每相350Apk。

负载暂态响应和恢复时间:
50% 负载步阶为150微秒，100%负载步阶为300微秒。.

负载功率因数:
任意负载功率因数，电源均全功率输出。

负载平衡限制:
无。每一相都进行独立调节。

隔离:
输入与输出及接地结构完全隔离。

保护:
具有自动恢复功能的电子限流保护。可选配输出电路断路器。

输入
电压:
208、240、380、416、480VAC，三相Delta±10%

频率:
47-63 Hz

外观规格
尺寸:

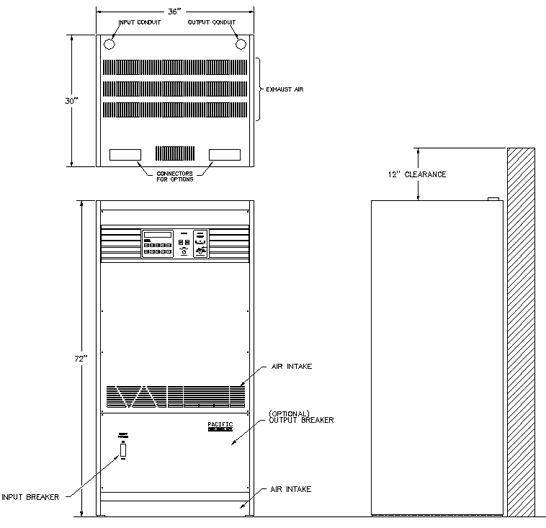

36"W x 30"D x 72"H (参考图示).

重量:
1600 lbs., 约 1700 lbs. 运输重量.

效率:
85至90%.




MS Power Source

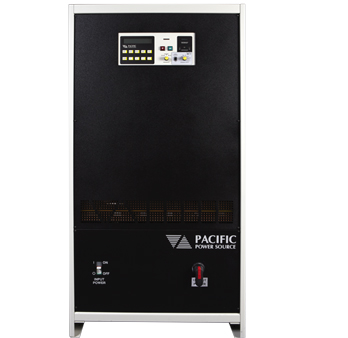

MS Front


成熟的固态技术，非常好的性价比

MS系列是高性能线调节器/频率转换器，此系列提供了高适用性且高可靠性。交流电源功率范围为62.5至625kVA以上。使用经由应用试验验证的双重转换技术，使得MS系统能够在不牺牲大小尺寸与效能的前提下，提供较好的电源品质。

使用特殊的方法将输入交流电整流成直流电，从而可以避免负载对电网的影响同时可降低输入电流的失真至较小；然后利用高稳定的数字振荡器控制的脉宽调制技术将直流电逆变成交流电，从而使得整个系统具有较佳的效能和较大的可靠性。

强大耐用的输出
  • 3060-MS可传送350安培的脉冲电流至非线性负载上，消除了对旋转式或低品质的脉冲宽度调制电源系统常见的特大功率电源的需求。
  • 低功率因数不再是问题。3060-MS将实际驱动任何负载且不会有任何损坏或风险。
  • 不错的调节作用和反应时间消除负载的交叉干扰。只需150微妙的反应时间到达50％的负载变化，消除了对其他转换方法常见的电压下降情形。在400Hz的频率下，输出电压恢复至正常值的± 3%内只需要不到十分之一的周期时间。

非常高的系统可靠性
  • 3060-MS在多台平行系统中均使用于主控/从控装置。经验证后平均可以持续稳定操作五年以上(MTBF>5 years)
  • MS的工作可靠性是公认的。平行系统架构使得故障的从控组件会自动地切断与电源栅的联机。甚至主控组件故障时，操作者可经由面板选择任一平行单元为新的从控组件及恢复系统操作。

低成本轻松拥有
  • 低维修费用使用内建的诊断程式使平均维修时间缩至较短，以降低维修费用。各地区提供完备的备用零件及快速简单的维修服务。
  • 输入的功率因数为常数0.95延迟，并适用至任何负载。MS系列实际修正了功率因数反馈到市电的问题，避免了功率因数的罚款可能。
  • 低安装成本。MS系列适合通过标准的门框。除了冷却风扇外并无其他噪音，且没有400Hz运作时的噪音问题，不需要隔音设备。稳固的托盘式设计节约了旋转式电源在安装中所需的水泥基座及防震隔离器的安装成本。

适用于厂房或测试的电源需求
  • 功率等级可依需要而调高。可依负载新增或移除组件。
  • 多变的频率范围(47至500Hz)。同时各型号均提供可由开关选择的50、60或400Hz的标准固定频率。
  • 外部输入产品的标准功能，可作为变频测试电源放大使用。
  • UPC-32 程控控制器(可选配)。经由RS-232或GPIB接口可以控制稳态和暂态输出电源。且与UPC Studio图形用户界面相一致。

简易且丰富的数据显示
  • 测量在各输入输出相位下的电压、电流、有效功率和视在功率。
  • 持续监控系统效率以达成系统效能检验。
  • 内部诊断程序可快速找到故障零件达到极短的维修时间。
  • 电源产生电路与显示器及诊断程序分开。显示器逻辑操作的故障并不会影响到输出电源的品质。输出电源不会被系统问题所干扰。
  • 声音及视觉报警器可警告操作者需要注意的情况。

MS Power Source

MS系列的产品手册和说明书，请直接与我们联系，或者您也可以使用我们的在线咨询工具。也可注册或登录会员在下载中心下载。
